Автоматический выключатель — один из важнейших элементов любой современной системы электроснабжения. Именно он первым реагирует на перегрузки и короткие замыкания, защищая электрическую проводку, подключенное оборудование и снижая риск возникновения аварийных ситуаций.
Несмотря на внешнюю простоту, современный автоматический выключатель представляет собой сложное электромеханическое устройство, в котором объединены сразу несколько механизмов защиты. От правильного выбора номинального тока, характеристики срабатывания и отключающей способности напрямую зависит надежность работы всей электрической сети.
В линейке Systeme Electric City9 представлены модульные автоматические выключатели, предназначенные для применения в жилых домах, квартирах, административных зданиях и коммерческих объектах. Серия разработана как часть единой платформы модульного оборудования City9 и совместима с другими устройствами линейки — ВДТ, АВДТ, выключателями нагрузки, контакторами и распределительными щитами City9 Box.
В этой статье подробно рассмотрим принцип работы автоматического выключателя, его внутреннее устройство, основные характеристики, особенности выбора и преимущества автоматических выключателей Systeme Electric City9.
Кратко о главном
- Автоматический выключатель защищает электрические линии от перегрузки и короткого замыкания.
- Автомат защищает проводку, а не бытовую технику.
- Выбор номинала зависит от сечения кабеля и расчетной нагрузки.
- Характеристика B или C выбирается в зависимости от типа нагрузки.
- Автоматические выключатели City9 выпускаются в различных исполнениях и являются частью единой системы модульного оборудования Systeme Electric.
Что такое автоматический выключатель
Автоматический выключатель — это коммутационный аппарат, предназначенный для автоматического отключения электрической цепи при возникновении перегрузки или короткого замыкания.
В отличие от обычного выключателя, автомат способен самостоятельно разорвать электрическую цепь при превышении допустимого тока. Благодаря этому предотвращается перегрев проводников, повреждение изоляции и возможное развитие аварийной ситуации.
Следует понимать, что автоматический выключатель не контролирует ток утечки и не предназначен для защиты человека от поражения электрическим током. Для этих целей используются устройства защитного отключения (ВДТ) или дифференциальные автоматы (АВДТ).

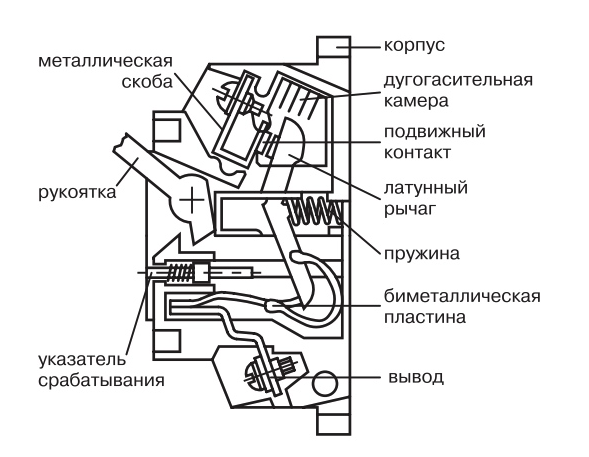

Устройство автоматического выключателя
Современный автоматический выключатель сочетает в себе сразу несколько защитных механизмов. Внутри компактного корпуса размещены токоведущие элементы, контактная система, дугогасительная камера, тепловой и электромагнитный расцепители, а также механизм свободного расцепления.
Во время нормальной работы ток проходит через контакты аппарата без разрыва цепи. При возникновении аварийной ситуации соответствующий механизм воздействует на систему расцепления, после чего контакты быстро размыкаются, а электрическая дуга гасится внутри специальной камеры.
Именно сочетание нескольких независимых механизмов защиты обеспечивает надежную работу автоматического выключателя в различных аварийных режимах.
Как работает автоматический выключатель
Принцип работы автоматического выключателя основан на постоянном контроле тока, проходящего через устройство. Пока значение тока находится в пределах допустимого диапазона, аппарат остается включенным и беспрепятственно пропускает электроэнергию к потребителям.
При возникновении аварийной ситуации автоматический выключатель самостоятельно размыкает электрическую цепь. В зависимости от характера неисправности срабатывает один из двух механизмов защиты:
- тепловой расцепитель — при длительной перегрузке;
- электромагнитный расцепитель — при коротком замыкании.
После размыкания контактов возникающая электрическая дуга направляется в дугогасительную камеру, где быстро разделяется на несколько участков и гасится. Благодаря этому исключается повреждение контактов и обеспечивается безопасное отключение цепи.
Тепловой расцепитель — защита от перегрузки
Перегрузкой называют режим работы, при котором ток в цепи превышает расчетное значение, но не достигает уровня короткого замыкания. Причиной могут стать подключение слишком мощного оборудования, одновременная работа большого количества потребителей или неисправность электроприборов.
Для защиты от подобных ситуаций автоматический выключатель оснащается тепловым расцепителем.
Основным элементом теплового расцепителя является биметаллическая пластина. При увеличении силы тока она постепенно нагревается и изгибается. Когда температура достигает расчетного значения, пластина воздействует на механизм свободного расцепления, после чего автомат отключает питание.
Такой принцип обеспечивает важное преимущество — автоматический выключатель не отключается при кратковременных пусковых токах электродвигателей, насосов или компрессоров, но надежно реагирует на длительную перегрузку линии.
Когда срабатывает тепловая защита
- перегрузка линии;
- слишком большое количество подключенных потребителей;
- неправильный выбор номинального тока автомата;
- длительная работа оборудования с превышением расчетной мощности.
Электромагнитный расцепитель — защита от короткого замыкания
Короткое замыкание представляет собой наиболее опасный режим работы электрической сети. В этот момент ток возрастает в десятки и даже сотни раз по сравнению с номинальным значением.
В такой ситуации времени на постепенный нагрев биметаллической пластины уже нет. Поэтому автоматический выключатель использует второй механизм защиты — электромагнитный расцепитель.
Его основой является электромагнитная катушка с подвижным сердечником. При резком увеличении силы тока магнитное поле мгновенно втягивает сердечник, который освобождает механизм отключения.
В результате контакты размыкаются практически мгновенно, предотвращая разрушение проводников и оборудования.
Когда срабатывает электромагнитный расцепитель
- короткое замыкание;
- повреждение изоляции;
- замыкание фазных проводников;
- аварийные режимы работы сети.
Что означают характеристики B, C и D
Одной из наиболее частых ошибок при выборе автоматического выключателя является неправильное понимание буквенных обозначений B, C и D.
Эти буквы не относятся к качеству устройства или его мощности. Они обозначают время-токовую характеристику электромагнитного расцепителя — то есть диапазон токов, при котором автомат мгновенно отключается.
Характеристика B
Автоматические выключатели с характеристикой B предназначены для цепей с небольшими пусковыми токами.
Чаще всего они используются для:
- осветительных линий;
- жилых помещений;
- цепей без мощных электродвигателей.
Характеристика C
Характеристика C является наиболее распространенной и универсальной. Именно такие автоматические выключатели чаще всего применяются в современных квартирах, частных домах и коммерческих помещениях.
Они допускают кратковременные пусковые токи, возникающие при запуске бытовой техники, кондиционеров, холодильников, насосов и другого оборудования.
Характеристика D
Автоматы с характеристикой D рассчитаны на оборудование с очень высокими пусковыми токами.
Обычно такие аппараты используются в промышленных установках, где работают мощные электродвигатели, трансформаторы или другое специализированное оборудование.
Что такое отключающая способность
Еще один важный параметр автоматического выключателя — отключающая способность.
Она показывает максимальный ток короткого замыкания, который аппарат способен безопасно отключить без разрушения конструкции.
Для бытовых и коммерческих объектов этот параметр выбирается в соответствии с проектом электроснабжения и расчетными токами короткого замыкания.
В линейке City9 представлены автоматические выключатели с отключающей способностью 4,5 кА и 6 кА, что позволяет подобрать решение для различных объектов в соответствии с требованиями проекта и официальной технической документацией производителя.
Почему автоматический выключатель не защищает человека
Распространено мнение, что автоматический выключатель способен полностью защитить человека от поражения электрическим током. На практике это не так.
Автомат реагирует исключительно на превышение силы тока в самой электрической цепи. Если человек случайно прикоснется к токоведущим частям, величина возникающего тока может оказаться недостаточной для срабатывания автомата, но при этом опасной для здоровья.
Именно поэтому в современных электроустановках автоматические выключатели используются совместно с устройствами защитного отключения (ВДТ) или дифференциальными автоматами (АВДТ).
Такое сочетание обеспечивает комплексную защиту электрической сети: автоматический выключатель отвечает за защиту проводки от перегрузок и коротких замыканий, а ВДТ или АВДТ — за защиту человека и обнаружение токов утечки.
Автоматические выключатели Systeme Electric City9
Серия автоматических выключателей Systeme Electric City9 является частью комплексной платформы модульного оборудования City9, предназначенной для построения современных распределительных щитов в жилых, административных и коммерческих зданиях.
Автоматические выключатели разработаны для защиты электрических цепей от перегрузки и короткого замыкания, а также для ручной коммутации нагрузки при проведении обслуживания или ремонта.
Использование единой платформы позволяет комбинировать автоматические выключатели с устройствами защитного отключения, дифференциальными автоматами, выключателями нагрузки, контакторами и распределительными щитами City9 Box без необходимости подбирать оборудование разных производителей.
Основные особенности автоматических выключателей City9
При разработке серии City9 инженеры Systeme Electric уделили внимание не только электрическим характеристикам, но и удобству эксплуатации, надежности конструкции и скорости монтажа.
Компактная модульная конструкция
Все автоматические выключатели серии предназначены для установки на стандартную DIN-рейку, что обеспечивает совместимость с современными распределительными щитами и аксессуарами.

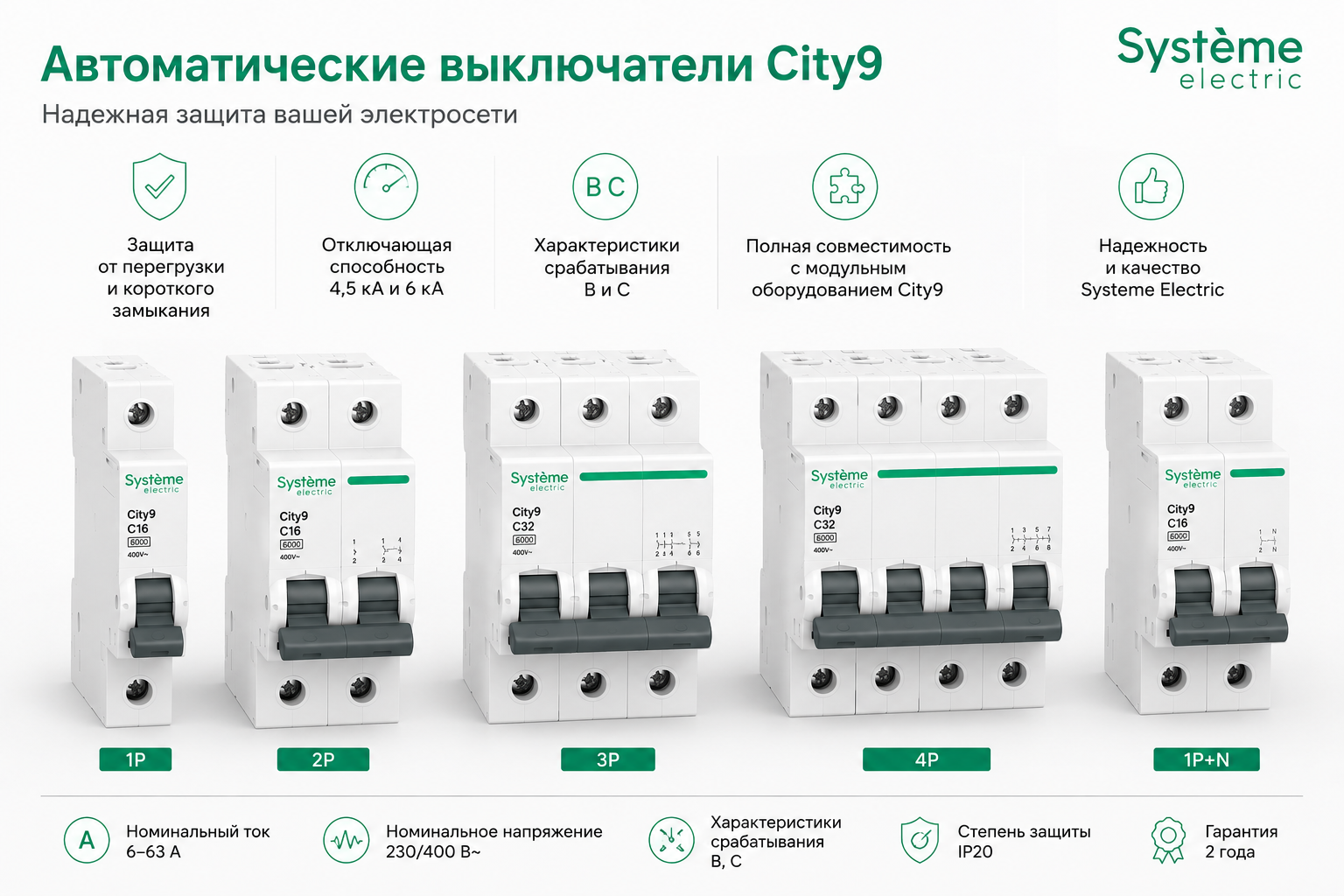

Различные исполнения
В линейке представлены:
- 1-полюсные;
- 2-полюсные;
- 3-полюсные;
- 4-полюсные автоматические выключатели.
Это позволяет использовать оборудование как в однофазных, так и в трехфазных сетях.
Широкий диапазон номинальных токов
Серия включает автоматы различных номиналов, что позволяет подобрать аппарат практически для любой линии электроснабжения — от освещения до мощного инженерного оборудования. Конкретный номинал выбирается в соответствии с проектом и параметрами защищаемой линии.
Характеристики отключения B и C
В зависимости от условий эксплуатации доступны исполнения с характеристиками B и C.
Это позволяет применять автоматы как для линий с небольшими пусковыми токами, так и для цепей, где используются электродвигатели или оборудование с кратковременными пусковыми нагрузками.
Отключающая способность
В ассортимент входят автоматические выключатели с отключающей способностью 4,5 кА и 6 кА. Подбор конкретного исполнения выполняется на основании расчетных токов короткого замыкания и требований проекта.
Преимущества автоматических выключателей City9
Помимо основных функций защиты, серия City9 обладает рядом конструктивных особенностей, которые делают оборудование удобным как для монтажников, так и для специалистов, обслуживающих электроустановки.
- единая серия модульного оборудования;
- совместимость с распределительными щитами City9 Box;
- совместимость с ВДТ, АВДТ и выключателями нагрузки серии City9;
- стандартная установка на DIN-рейку;
- поддержка фирменных гребенчатых соединительных шин;
- единый дизайн всей линейки;
- удобное обслуживание распределительного щита.
Использование оборудования одной серии позволяет получить аккуратно собранный распределительный щит с единым подходом к монтажу и дальнейшей эксплуатации.
Как выбрать автоматический выключатель City9
Подбор автоматического выключателя всегда должен выполняться на основании проекта электроснабжения и характеристик конкретной линии.
При выборе рекомендуется учитывать следующие параметры:
- тип электрической сети;
- сечение кабеля;
- расчетную нагрузку;
- номинальный ток автоматического выключателя;
- характеристику отключения (B или C);
- отключающую способность;
- количество полюсов;
- условия эксплуатации.
Не рекомендуется выбирать автоматический выключатель исключительно по мощности подключаемых электроприборов. Основным критерием должна оставаться защита кабельной линии в соответствии с проектом.
Типичные ошибки при выборе автоматического выключателя
Выбор автомата только по мощности бытовой техники
Автоматический выключатель предназначен для защиты проводки, поэтому его характеристики должны соответствовать параметрам линии электроснабжения, а не только мощности подключаемого оборудования.
Установка автомата большего номинала "с запасом"
Попытка увеличить номинальный ток автоматического выключателя без изменения сечения кабеля может привести к перегреву проводки и снижению уровня безопасности.
Использование характеристики D без необходимости
Для большинства квартир, домов и офисов применяются автоматы с характеристикой B или C. Характеристика D используется для специальных нагрузок с высокими пусковыми токами и должна выбираться в соответствии с проектом.
Использование автомата вместо ВДТ
Автоматический выключатель не заменяет устройство защитного отключения. Для комплексной защиты современной электроустановки рекомендуется использовать аппараты по их назначению.
Часто задаваемые вопросы
Что означает буква C на автоматическом выключателе?
Буква обозначает время-токовую характеристику электромагнитного расцепителя. Для большинства бытовых и коммерческих объектов используются автоматы с характеристикой C.
Можно ли использовать автоматический выключатель без УЗО?
Автоматический выключатель защищает электрическую цепь от перегрузки и короткого замыкания, но не обнаруживает токи утечки. Необходимость установки ВДТ определяется проектом и требованиями действующих нормативных документов.
Как определить необходимый номинал автомата?
Подбор выполняется исходя из параметров кабельной линии, расчетной нагрузки и требований проекта электроснабжения.
Подходят ли автоматы City9 для квартиры?
Да. Серия применяется при строительстве и модернизации квартир, частных домов, офисов и коммерческих объектов. Конкретная модель подбирается в зависимости от параметров электрической сети.
Заключение
Автоматический выключатель — один из основных элементов современной системы электроснабжения. Именно он обеспечивает защиту электрических линий от перегрузок и коротких замыканий, помогая сохранить работоспособность сети и повысить безопасность эксплуатации.
Автоматические выключатели Systeme Electric City9 являются частью комплексной платформы модульного оборудования City9. Благодаря широкому ассортименту, различным исполнениям и совместимости с другими устройствами серии они позволяют создавать современные распределительные щиты для объектов различного назначения.
При выборе автоматического выключателя рекомендуется руководствоваться проектной документацией, параметрами электрической сети и официальной технической информацией производителя. Это позволит обеспечить надежную и безопасную работу системы электроснабжения на протяжении всего срока эксплуатации.
