Один из самых частых вопросов при выборе автоматического выключателя — сколько киловатт выдерживает автомат на 10, 16, 25, 32 или 40 ампер? Например, какой автомат нужен для нагрузки 5 кВт? Сколько мощности можно подключить через C16? Будет ли C25 достаточно для 5,5 кВт? И отличается ли допустимая мощность автоматов B16, C16 и D16?
Ответить на эти вопросы только по букве и цифре на корпусе автомата нельзя. Номинальный ток действительно позволяет рассчитать соответствующую ему мощность, однако характеристика B, C или D отвечает совсем за другое — реакцию автоматического выключателя на большие токи.
Разберёмся, как правильно сопоставить амперы, киловатты, напряжение сети и характеристику автоматического выключателя, а главное — почему нельзя выбирать автомат только по мощности подключаемого электроприбора.
Таблица: сколько кВт соответствует автомату 6–63 А
В таблице приведена расчётная мощность, соответствующая номинальному току автоматического выключателя. Для расчёта принято cos φ = 1, то есть активная нагрузка.
| Номинал автомата | 220 В, 1 фаза | 230 В, 1 фаза | 380 В, 3 фазы | 400 В, 3 фазы |
|---|---|---|---|---|
| 6 А | 1,32 кВт | 1,38 кВт | 3,95 кВт | 4,16 кВт |
| 10 А | 2,20 кВт | 2,30 кВт | 6,58 кВт | 6,93 кВт |
| 13 А | 2,86 кВт | 2,99 кВт | 8,56 кВт | 9,01 кВт |
| 16 А | 3,52 кВт | 3,68 кВт | 10,53 кВт | 11,09 кВт |
| 20 А | 4,40 кВт | 4,60 кВт | 13,16 кВт | 13,86 кВт |
| 25 А | 5,50 кВт | 5,75 кВт | 16,45 кВт | 17,32 кВт |
| 32 А | 7,04 кВт | 7,36 кВт | 21,06 кВт | 22,17 кВт |
| 40 А | 8,80 кВт | 9,20 кВт | 26,33 кВт | 27,71 кВт |
| 50 А | 11,00 кВт | 11,50 кВт | 32,91 кВт | 34,64 кВт |
| 63 А | 13,86 кВт | 14,49 кВт | 41,47 кВт | 43,65 кВт |
Важно: значения в таблице нельзя воспринимать как автоматически разрешённую мощность конкретной электропроводки. Они показывают математическое соответствие между номинальным током и мощностью при заданном напряжении.
Как перевести амперы автомата в киловатты
Для однофазной сети при активной нагрузке расчёт выполняется по формуле:
P = U × I
где P — мощность в ваттах, U — напряжение в вольтах, I — ток в амперах.
Например, для автомата 16 А при напряжении 230 В:
230 × 16 = 3680 Вт = 3,68 кВт.
Для трёхфазной симметричной нагрузки применяется формула:
P = √3 × U × I × cos φ.
При cos φ = 1 для 16 А и 400 В получаем:
1,732 × 400 × 16 ≈ 11,09 кВт.
Именно поэтому один и тот же номинальный ток в однофазной и трёхфазной сети соответствует совершенно разной суммарной мощности.
Автомат 16 ампер — сколько киловатт?
Это один из самых распространённых вопросов. Если речь идёт об однофазной сети, то:
- 16 А при 220 В — 3,52 кВт;
- 16 А при 230 В — 3,68 кВт.
Для симметричной трёхфазной нагрузки:
- 16 А при 380 В — около 10,53 кВт;
- 16 А при 400 В — около 11,09 кВт.
Но здесь возникает следующий вопрос: если B16, C16 и D16 имеют одинаковые 16 А, почему перед номиналом ставятся разные буквы?

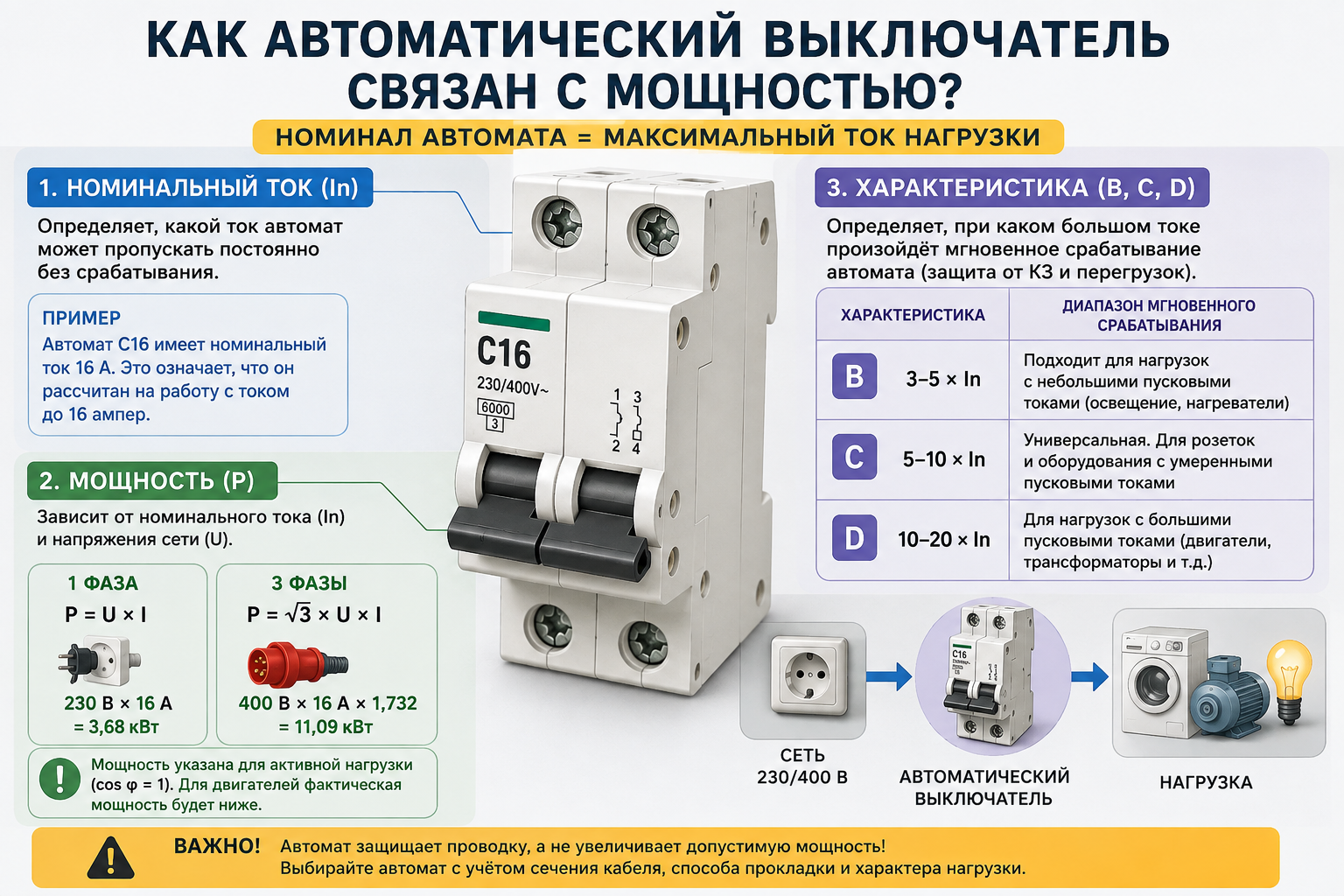

Что означает B, C или D на автоматическом выключателе?
Буква перед номинальным током обозначает характеристику срабатывания автоматического выключателя. Она не означает, что автомат способен постоянно выдерживать большую или меньшую мощность.
Например:
- B16 — номинальный ток 16 А, характеристика B;
- C16 — номинальный ток 16 А, характеристика C;
- D16 — номинальный ток 16 А, характеристика D.
Во всех трёх случаях номинальный ток равен 16 А. Следовательно, расчётная мощность при 230 В будет одинаковой:
16 × 230 = 3680 Вт, или 3,68 кВт.
Чем тогда отличаются B, C и D?
Одна из ключевых разниц заключается в диапазоне срабатывания электромагнитного расцепителя при больших токах.
| Характеристика | Типичный диапазон мгновенного срабатывания | Особенность нагрузки |
|---|---|---|
| B | 3–5 × In | Нагрузки с относительно небольшими пусковыми токами |
| C | 5–10 × In | Нагрузки, у которых возможны более значительные кратковременные пусковые токи |
| D | 10–20 × In* | Нагрузки с высокими пусковыми токами; выбор требует проверки параметров конкретного аппарата и защищаемой цепи |
* Конкретные границы характеристики необходимо проверять в технической документации выбранного автоматического выключателя. У отдельных серий производителей диапазоны могут отличаться.
B16, C16 и D16: мощность одинаковая, срабатывание разное
Для наглядности рассмотрим автоматические выключатели номиналом 16 А.
| Автомат | Номинальный ток | Расчётная мощность при 230 В | Диапазон мгновенного срабатывания |
|---|---|---|---|
| B16 | 16 А | 3,68 кВт | 48–80 А |
| C16 | 16 А | 3,68 кВт | 80–160 А |
| D16 | 16 А | 3,68 кВт | 160–320 А* |
Именно здесь возникает распространённая ошибка. Иногда считают, что D16 способен питать более мощное оборудование, чем C16. Это неверно.
B16, C16 и D16 имеют одинаковый номинальный ток — 16 А. Буква определяет характеристику срабатывания, а не увеличение номинальной мощности линии.
А что с автоматом C25?
Для C25 при напряжении 230 В расчёт будет следующим:
25 × 230 = 5750 Вт = 5,75 кВт.
Для характеристики C диапазон мгновенного электромагнитного срабатывания 5–10 × In соответствует:
125–250 А.
Но это не означает, что через C25 разрешено постоянно пропускать любую нагрузку до 5,75 кВт независимо от электропроводки.

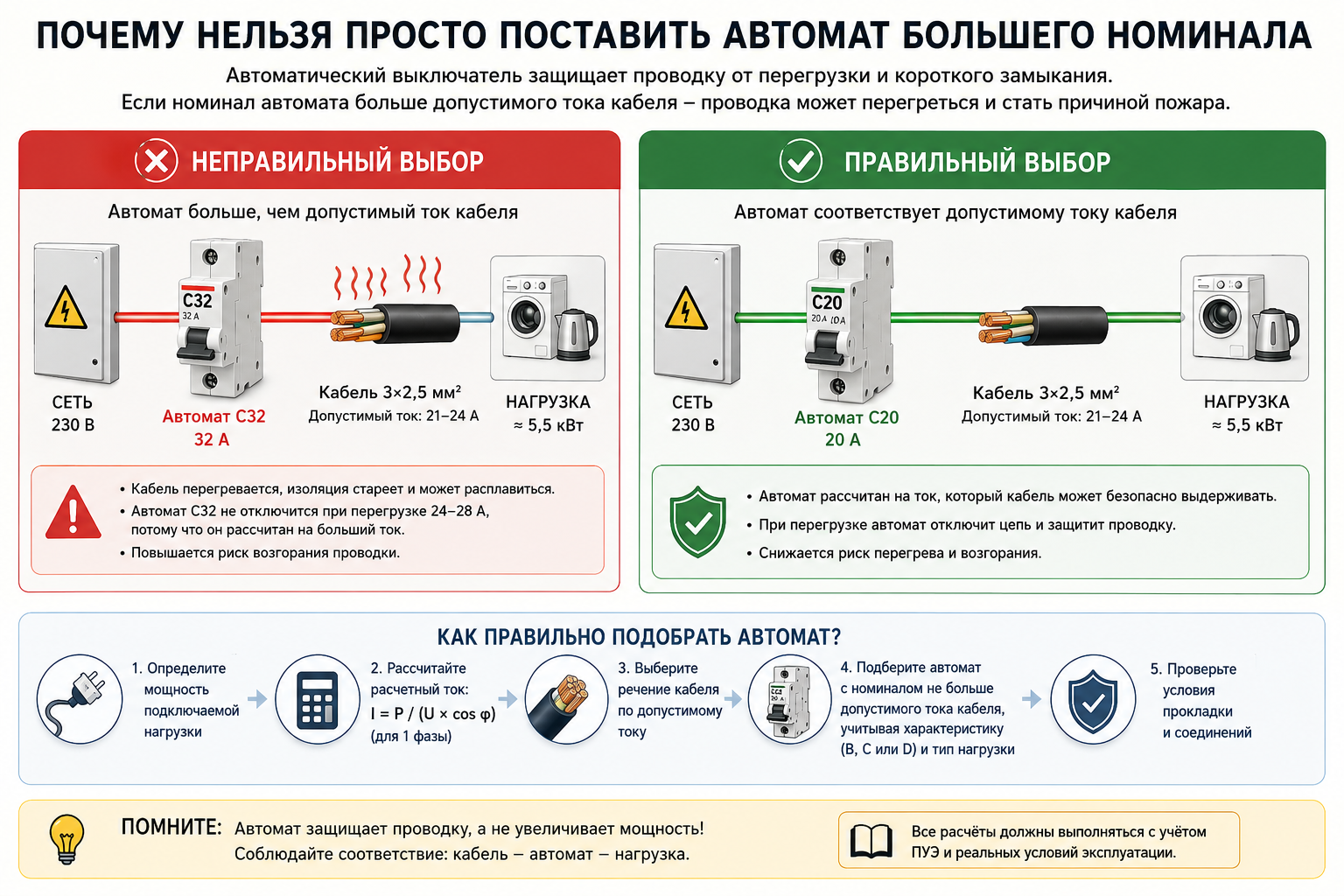

Почему автомат нельзя выбирать только по мощности прибора?
Это, пожалуй, самое важное правило всей статьи.
Автоматический выключатель предназначен для защиты электрической цепи от сверхтоков. Поэтому при выборе необходимо учитывать не только мощность подключаемого оборудования.
Имеют значение:
- расчётный ток нагрузки;
- сечение проводника;
- материал проводника;
- допустимый длительный ток кабеля;
- способ прокладки;
- температура окружающей среды;
- количество одновременно нагруженных проводников;
- пусковые токи оборудования;
- характер нагрузки;
- условия автоматического отключения;
- характеристики конкретного автоматического выключателя.
Поэтому рассуждение «у меня оборудование на 7 кВт, значит нужно просто поставить автомат 32 А» потенциально опасно.
Сначала необходимо определить расчётный ток и убедиться, что проводка и остальные элементы цепи рассчитаны на соответствующую нагрузку, после чего выбирается защитный аппарат.
Сколько кВт соответствует автомату при 230 В: краткая таблица
Если нужна только быстрая подсказка для однофазной сети 230 В, сохраните эту таблицу:
| Автомат | Расчётная мощность при 230 В |
|---|---|
| 6 А | 1,38 кВт |
| 10 А | 2,30 кВт |
| 13 А | 2,99 кВт |
| 16 А | 3,68 кВт |
| 20 А | 4,60 кВт |
| 25 А | 5,75 кВт |
| 32 А | 7,36 кВт |
| 40 А | 9,20 кВт |
| 50 А | 11,50 кВт |
| 63 А | 14,49 кВт |
Какой автомат нужен на 3, 5, 7 или 10 кВт?
Здесь важно различать расчёт тока и выбор защитного аппарата.
Для активной однофазной нагрузки при 230 В приблизительный расчётный ток можно определить по формуле:
I = P / U.
| Мощность нагрузки | Расчётный ток при 230 В, cos φ = 1 |
|---|---|
| 1 кВт | ≈ 4,35 А |
| 2 кВт | ≈ 8,70 А |
| 3 кВт | ≈ 13,04 А |
| 4 кВт | ≈ 17,39 А |
| 5 кВт | ≈ 21,74 А |
| 6 кВт | ≈ 26,09 А |
| 7 кВт | ≈ 30,43 А |
| 8 кВт | ≈ 34,78 А |
| 10 кВт | ≈ 43,48 А |
Но эту таблицу нельзя использовать по принципу «нашёл ближайший больший автомат и установил». Полученный ток — только один из исходных параметров для проектирования цепи.
Номинал защитного аппарата должен быть согласован с характеристиками защищаемого кабеля и условиями конкретной электроустановки.
Почему для двигателя расчёт сложнее?
Простая формула P = U × I хорошо показывает взаимосвязь мощности и тока для однофазной активной нагрузки при cos φ = 1.
Для электродвигателей, трансформаторов, компрессоров, насосов и другой нагрузки ситуация сложнее. Необходимо учитывать коэффициент мощности, КПД оборудования, пусковой ток и другие параметры.
Именно поэтому нельзя выбирать защиту двигателя только по значению его мощности в киловаттах.
220 или 230 В — какое напряжение использовать при расчёте?
В быту по-прежнему часто говорят «сеть 220 В», поэтому запросы вроде «16 ампер сколько киловатт 220 В» остаются распространёнными.
С математической точки зрения разница очевидна:
- при 220 В и 16 А — 3,52 кВт;
- при 230 В и 16 А — 3,68 кВт.
Поэтому при точном расчёте необходимо использовать фактические и нормативные параметры конкретной сети, а не просто привычное разговорное обозначение.
380 и 400 В: сколько выдерживает трёхфазный автомат?
Для трёхфазной симметричной активной нагрузки используется коэффициент √3.
Например, для 32 А при 400 В:
1,732 × 400 × 32 ≈ 22,17 кВт.
Поэтому в таблице для 32 А указано:
- 230 В, одна фаза — 7,36 кВт;
- 400 В, три фазы — 22,17 кВт.
Однако 22,17 кВт — это значение для симметричной трёхфазной нагрузки при cos φ = 1. Его нельзя трактовать как возможность подключить однофазную нагрузку такой мощности к одной из фаз.
Частые вопросы
Сколько киловатт выдерживает автомат 10 А?
При 220 В номинальному току 10 А соответствует 2,2 кВт, а при 230 В — 2,3 кВт для активной нагрузки.
Сколько киловатт соответствует автомату 16 А?
При 220 В — 3,52 кВт, при 230 В — 3,68 кВт. Для симметричной трёхфазной активной нагрузки при 400 В — около 11,09 кВт.
Сколько киловатт соответствует автомату 25 А?
При напряжении 230 В — 5,75 кВт. При 220 В — 5,5 кВт.
Сколько киловатт соответствует автомату 32 А?
При 230 В — 7,36 кВт. Для симметричной трёхфазной активной нагрузки при 400 В — около 22,17 кВт.
Сколько киловатт соответствует автомату 40 А?
При 230 В номинальному току 40 А соответствует 9,2 кВт активной нагрузки.
Что мощнее — B16 или C16?
С точки зрения номинального тока — ни один. Оба имеют номинал 16 А. Различается их характеристика срабатывания при больших токах.
C16 — это сколько киловатт?
При 230 В номинальному току C16 соответствует 3,68 кВт активной нагрузки. Буква C не увеличивает и не уменьшает номинальный ток 16 А.
Можно ли заменить C16 на C25, если автомат постоянно отключается?
Нельзя увеличивать номинал защитного аппарата только для того, чтобы он перестал отключаться. Сначала необходимо установить причину отключения и проверить параметры защищаемой линии. Установка автомата большего номинала без проверки кабеля и электроустановки может нарушить условия защиты проводки.
Какой автомат нужен на 5 кВт?
Для однофазной активной нагрузки 5 кВт при 230 В расчётный ток составляет приблизительно 21,74 А. Но по одному этому значению нельзя назначить номинал автомата: необходимо учитывать допустимый ток кабеля, способ прокладки, тип нагрузки, пусковые токи и остальные условия электроустановки.
Главное, что нужно запомнить
Если нужно быстро определить, сколько киловатт соответствует определённому количеству ампер, для однофазной активной нагрузки можно воспользоваться формулой:
P = U × I.
Но автоматический выключатель — это не просто «ограничитель киловатт».
Цифра 16, 25 или 32 А определяет номинальный ток автомата, а буква B, C или D характеризует его срабатывание при больших токах.
Поэтому B16, C16 и D16 при одинаковом напряжении имеют одинаковую расчётную мощность по номинальному току, но отличаются характеристиками срабатывания.
И самое важное: защитный автомат выбирается с учётом защищаемой электрической цепи, а не только мощности подключаемого оборудования.
При проектировании новой линии, подключении мощного оборудования или изменении номинала существующего автоматического выключателя следует выполнить полноценный электротехнический расчёт. Если нет необходимых знаний и квалификации, такую работу следует поручить специалисту.
